一、行業概述：

石油石化工業生產過程中大量使用易燃易爆和有毒物質，如何保證安全生產、環境保護和職業健康是石油石化行業的重大課題。本著“預防為主，防消結合”的方針，可燃?xì)怏w、有毒氣體的檢測和報警控制在石油石化生產中一直受到高度重視，國家和石化行業的相關標準，部分條文必須嚴格執行。

?

?

二、建設依據

《石油化工企業設計防火規范》GB 5001-92
《工業管道工程施工及驗收規范》GBJ 235-82
《現場設備、工業管道焊接工程施工及驗收規范》GBJ 236-82
《電氣安裝工程施工及驗收規范》GBJ 232-82
《工業自動化儀表工程施工及驗收規范》GBJ 93-86
《化工設備、管道防腐蝕工程施工及驗收規范》HGJ 229-83
《石油化工劇毒、易燃可燃介質管道施工及驗收規范》SHJ 501-85
《可燃?xì)怏w報警控制器技術要求和試驗方法》GB16808-2008
《爆炸性氣體環境用電氣設備 第1部分：通用要求》GB3836.1-2010
《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》GB3836.2-2010

三、解決方案
?? 監測位置：油氣藏、計量間、油氣站庫、油氣井；氣體壓縮機和液體泵的密封處；液體采樣口和氣體采樣口；設備和管道的法蘭和閥門組；設備和管道的法蘭和閥門組；在線分析儀表間；控制室；機柜間；變配電所的空調引風口、電纜溝、電纜橋架進入建筑物的洞口處；工藝閥井、地坑及排污溝等場所；液化烴、甲B、乙A類液體液體儲罐、灌瓶間；裝卸碼頭；儲存、運輸有毒氣體有毒液體的儲運設施等。
監測氣體：烷類、天然氣、城市煤氣、液化石油氣、石腦油、汽油、煤油、原油、一氧化碳、氯乙烯、硫化氫、氯氣、氰化氫、丙烯晴、二氧化氮、苯類、環氧乙烷、醇類、水合肼、氫氣、二氧化碳等氣體。
???? 數據物聯：根據現場實際情況，通過在線監測、實時數據自動采集、實時分析，將油田生產的自動化與信息化相結合，將物聯網和云計算技術應用到石油石化生產流程過程中，通過先進的實時傳感系統和網絡系統，將實時傳感設備、自動控制設備等部署到井下、井口、計量間、聯合站及井區、廠區、輸管網和運輸車輛等位置，對氣體泄漏動態實時監測、實時數據自動采集。通過物聯網實現各類設備、人員等的信息交換與通訊，以實現智能化識別、定位、跟蹤、監控和管理。

?

?

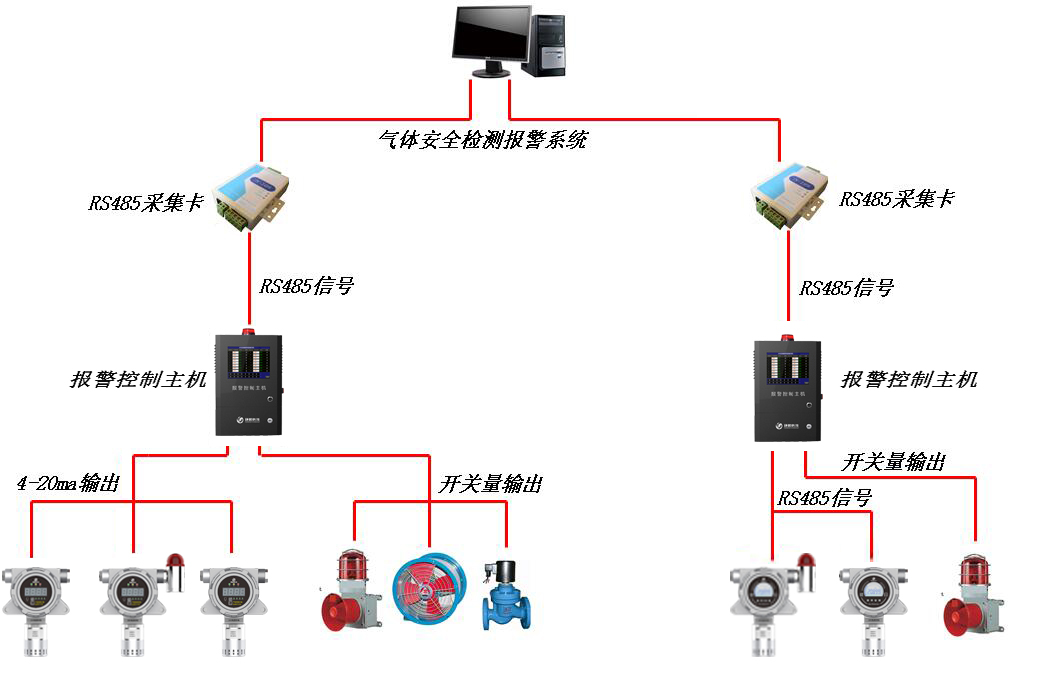

四、系統組成

?

?

?

?

備注：整個安裝現場管路需要安裝防爆管路（詳情請參考標準）

?

?

??

?

五、儀表安裝位置即要求

5.1. 防爆要求

含有爆炸性混合物的環境，稱為爆炸性環境。按規定條件設計制造而不會引起周圍爆炸性混合物爆炸的電氣設備，稱為爆炸性環境用防爆電氣設備。對探測器來說，就是可燃?xì)鈾z測儀。

國家對爆炸性環境用防爆電氣設備的各種防爆型式都有明確的規定，例如，費加羅公司的防爆探測器防爆標志為 dⅡCT6。

這里，d 表示防爆型式為隔爆型，Ⅱ表示工廠用電氣設備，C 表示爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比

(A,B,C 三級)的最嚴級別，T6 表示允許最高表面溫度的最嚴級別(85℃)當然，沒有防爆要求的場所，如公寓中的廚房等，

可以使用非防爆探測器。

5.2. 對象氣體及安裝位置

無論是防爆型還是非防爆型探測器，其安裝位置都視檢測對象氣體而異。即當檢測氣體比重比空氣輕時，探測器應安裝 在接近屋頂，泄露氣體容易滯留處。反之，當檢測氣體比重比空氣重時，探測器應安裝在接近地面，泄露氣體容易滯留 處。探測器報警輸出與否取決于探測器位置的燃?xì)鉂舛?，所以探測器數量因房間大小，通風狀況而異.根據 GB50028-200610.8.2 的要求，燃?xì)鉂舛葯z測報警器的設置應符合下列要求：

(1) 檢測比空氣輕的燃?xì)鈺r(shí)，檢測報警器與燃具或閥門的水平距離不得大于 8m,安裝高度應距頂棚 0.3m 以內，且不

得設在灶具上方。

(2) 當檢測比空氣重的燃?xì)鈺r(shí)，檢測報警器與燃具或閥門的水平距離不得大于 4m，安裝高度應距地面 0.3m 以內。

5.3.防水防雨

室外用一般是防爆場所，隔爆型外殼的設計已經可以防水，但是氣體傳感器部分只有采用通氣設計，才能檢測泄露氣體，所以傳感器部分必須防水。防爆型探測器上已安裝了塑料防護罩，一般濺落的水滴可不受影響。但是室外用時，大 雨的降落或從地面回濺，都可能導致傳感器進水失效。 而且，用戶在采取 防水防雨措施時，還必須保證傳感器部分的透氣性。費加羅公司已經為用戶專門設計了透氣性良好的防雨箱供選購。

5.4. 防雷措施 按照國家標準，可燃?xì)怏w報警控制器一般都通過了四項電干擾試驗，耐壓試驗，絕緣電阻試驗但落雷區雷 擊電壓達到萬伏。為保護報警系統不受破壞，落雷區用戶應采取防雷措施。

5.5. 布線要求為保證探測器電源的穩定和信號傳輸?shù)臏?zhǔn)確性，對探測器安裝時的布線有嚴格的要求，詳見連接的控制器使

用說明書和本設計手冊的第七章<可燃?xì)怏w報警控制系統的布線要求及日常保養>。

5.6.定期點檢

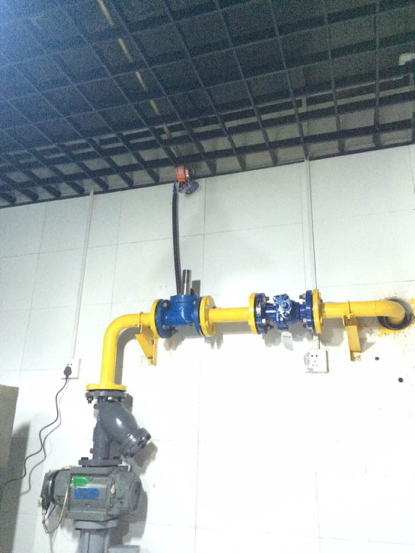

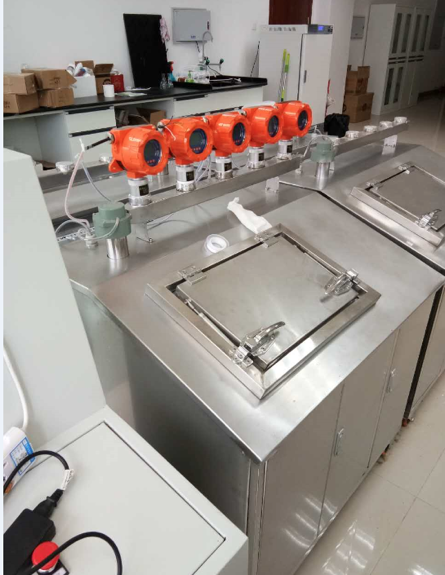

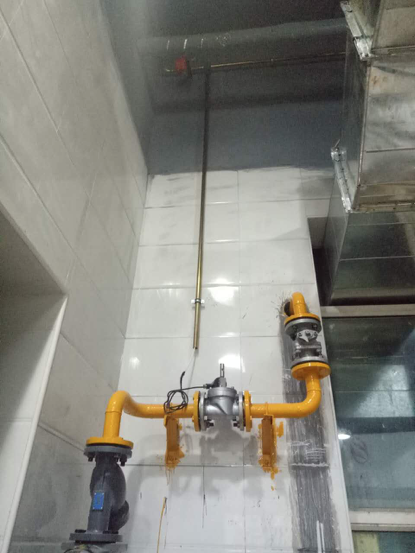

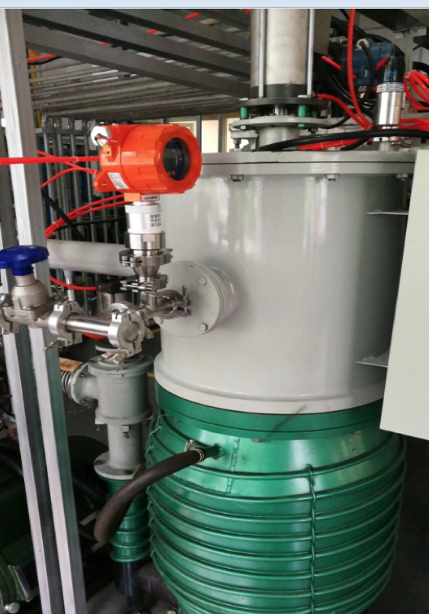

六、設備應用案例

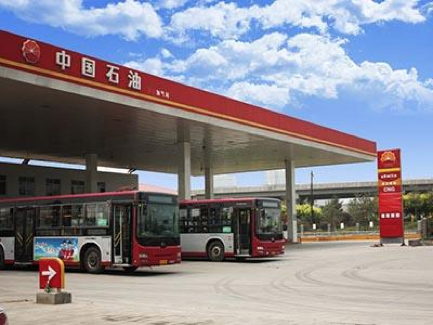

天然氣加氣站是指以壓縮天然氣（CNG）形式向天然氣汽車（NGV）和大型 CNG 子 站車提供燃料的場所。天然氣管線中的氣體一般先經過前置凈化處理，除去氣體中的硫份 和水份，再由壓縮機組將壓力由 0.1-1.0Mpa 壓縮到 25Mpa，最后通過售氣機給車輛加氣。

?

?

?
