二、? 建設方案

1 系統概況

本系統主要是監測揮發性有機物連續排放時，是否達到了國家規定的大氣環境污染物排放標準。

那么什么是揮發性有機物呢？

最方便和最常見的方法是根據沸點來界定哪些物質屬于VOC，而最普遍的共識認為VOC是指那些沸點等于或低于250℃的化學物質。所以沸點超過250℃的那些物質不歸入VOC的范疇，往往被稱為增塑劑（塑化劑）。

在室外，VOC主要來自燃料燃燒和交通運輸；而在室內則主要來自燃煤和天然氣等燃燒產物、吸煙、采暖和烹調等的煙霧，建筑和裝飾材料，家具，家用電器，清潔劑和人體本身的排放等。

室內VOC的來源包括以下方面：

1.有機溶液，如油漆、含水涂料、粘合劑、化妝品、洗滌劑、捻縫膠等；

2.建筑材料，如人造板、泡沫隔熱材料、塑料板材等；

3.室內裝飾材料，如壁紙、其他裝飾品等；

4.纖維材料，如地毯、掛毯和化纖窗簾；

5.辦公用品，如油墨、復印機、打印機等；

6.設計和使用不當?shù)耐L(fēng)系統等；

7.家用燃料和煙葉的不完全燃燒；

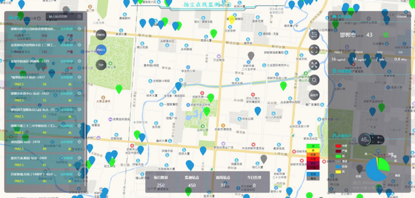

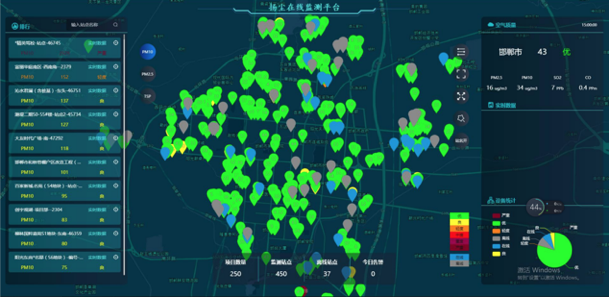

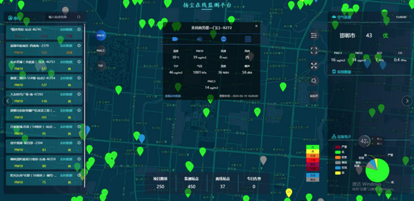

根據污染物來源建立工業園區的網格化監控系統，區域網格化監控系統采用單元網格管理法的方式，按照“網定格、格定責、責定人”的理念，建立“橫向到邊、縱向到底”的區域網格化監控平臺，應用、整合多項智慧環保技術，在全面掌握、分析污染源排放、氣象因素的基礎之上，采用基于高斯算法模型進行開發。實時統計各廠區、監測點的監測設備數據，并根據各監測點的排放情況及其氣象條件，來分析與推測區域內整體的排放情況。實現對VOCs排放區域整體監控，污染物擴散趨勢推算，排放源解析等功能，同時結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發，建立全面化、精細化、信息化、智能化的區域在線監測平臺，實現對控制污染源無組織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策。

?

?

?

2 系統組成

?

本系統主要由前端監測、數據傳輸和終端接收端三大部分組成：

2.1 監測的基本組成和功能

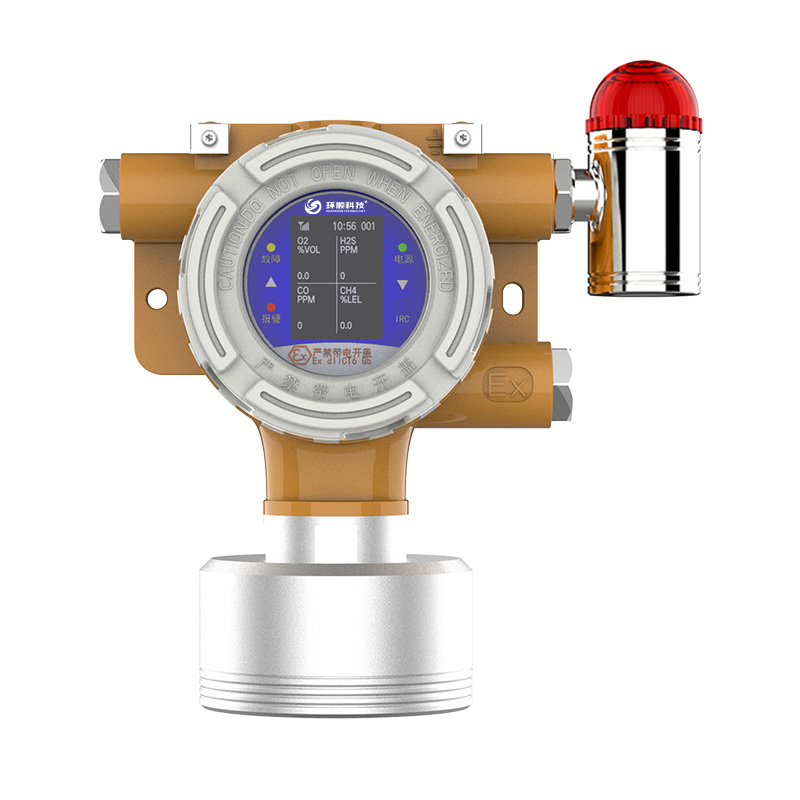

包括傳感器、氣體采樣系統，粉塵過濾器件，水氣分離器件，（電子冷凝器選配）顯示屏，報警燈，信號轉換模塊，信號輸模塊，以及進氣和出氣接口，校正接口。

?

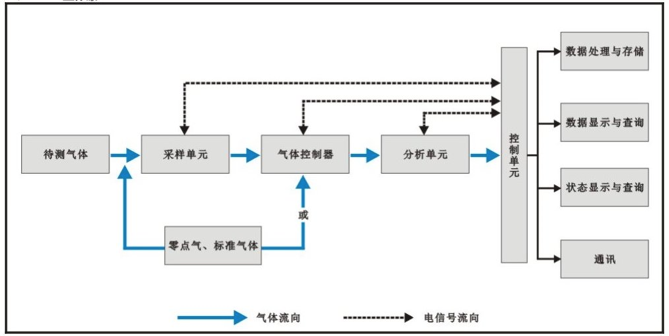

氣體檢測原理框圖如下：

?

?

?

2.2 數據傳輸部分的基本功能

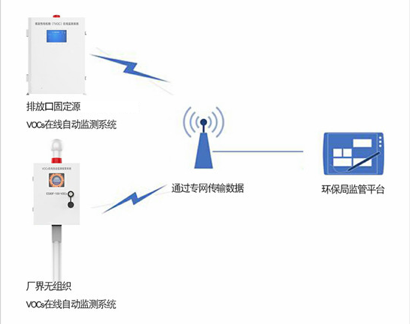

傳輸網絡由無線、云平臺、局域網等組成，通過傳輸網絡實現監測現場、中心管理平臺、監控中心以及執法車輛等的信息互聯。目前已經實現且普遍推行的方式是：利用DTU插流量卡的方式，傳輸?shù)江h(huán)保局的后臺

?

2.3數據接口

系統提供Web Service和Java格式數據接口，供外部系統調用系統數據，方便和第三方平臺對接。

三? 現場布點方案

?

?

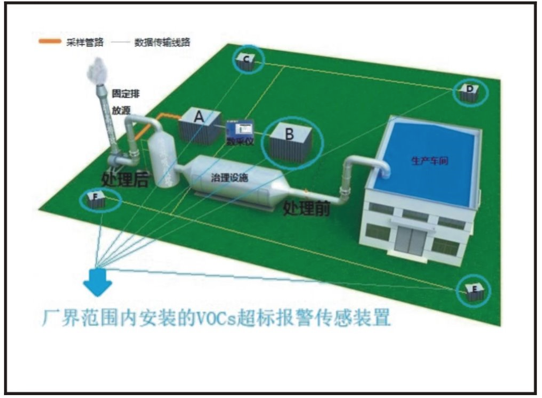

如上圖所示來布點：

第一種方式是：有組織排放監測，如圖中的A點和B點 設置點

第二種方式是：無組織排放監測，也稱廠界大氣環境污染指數檢測，如圖中的C D E和F各點，一般是布置在工廠的周圍。

具體布局原則：

根據區域內有毒有害氣體分布及特性、環境敏感區分布、主導風向等因素，結合園區原有監測站的建設情況，識別出大氣突發環境事件重點擴散途徑，統籌園區VOCs及惡臭自動監測站建設。

在綜合考慮區域的重要性，大氣污染物的污染程度、工業化發展水平的高低的基礎上，對所在區域進行網格劃分，在網格的交點處或中心點設立監測點位，利用分布式冗余節點判斷算法，去除傳感器冗余節點，從而降低計算復雜度，通信開銷及設備成本。同時能夠準確判斷監測數據的有效性和精確性，能夠繪制該區域不同時段污染物的擴散趨勢，有利于對污染物控制進行科學決策。每個測試點位，都包含甲烷、總烴、非甲烷總烴、苯、甲苯、二甲苯等指標的實時監測。

?

?

?
